鋼管径 鋼球

半球キャップを溶接加工したもので、建築部品、ジョイントなどにご使用頂けます。

  • ※ ◯はSSの製作範囲を示します。
  • ※ ☆はリブ加工が可能な範囲を示します。
材質 SS 3.2t 4.5t 6t 9t 12t
89(外径)
101(外径)
114(外径) ◯ ☆
139(外径)   ◯ ☆
165(外径)   ◯ ☆
190(外径)     ◯ ☆
216(外径)     ◯ ☆ ◯ ☆ ◯ ☆
241(外径)     ◯ ☆
267(外径)     ◯ ☆ ◯ ☆ ◯ ☆
318(外径)       ◯ ☆ ◯ ☆
355(外径)       ◯ ☆ ◯ ☆
400(外径)         ◯ ☆
450(外径)         ◯ ☆
500(外径)         ◯ ☆
600(外径)         ◯ ☆

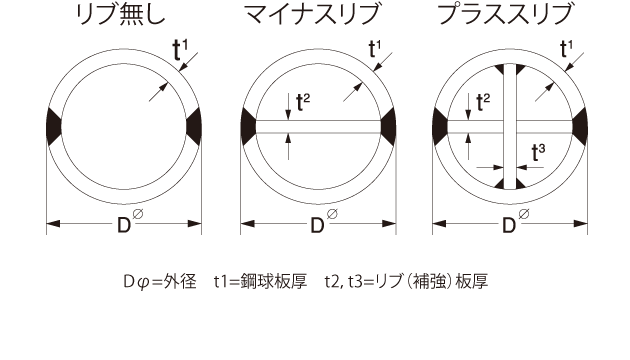

  • ※ (t)はリブの厚みを示します。
  SS リブ無し 鋼球重量(kg) SS リブ付き 鋼球重量(kg)
101 × 4.5t 1.09
114 × 4.5t 1.42
139 × 4.5t 2.42
139 × 6t 2.81 マイナスリブ(6t) 3.41
165 × 6t 3.95 マイナスリブ(6t) 4.82
190 × 6t 5.19 プラスリブ(6t) 7.53
216 × 9t 6.88 マイナスリブ(9t) 12.49
267 × 9t 15.60 プラスリブ(6t) 22.22
318 × 12t 29.95 プラスリブ(9t) 39.53
355 × 12t 36.97 プラスリブ(12t) 45.07
400 × 12t 41.38 マイナスリブ(9t) 50.22
