鋼管径 半球キャップ

一般的な鋼管のサイズで、建築部品、ジョイント(継手)、パイプのエンド部分など、様々なものに適します。

パレット脚、パレット脚用フタ 図1

  • ◯はSSの製作範囲を示します。
  • ☆はステンレスの製作範囲で、( )は厚みを示します。
  2.3t (2t) 3.2t (3t) 4.5t (4t) 6t (6t) 9t (9t) 12t (12t)
21 (外径) ◯ ☆
27 (外径) ◯ ☆
34 (外径) ◯ ☆ ◯ ☆
42 (外径) ◯ ☆ ◯ ☆
48 (外径) ◯ ☆ ◯ ☆
60 (外径) ◯ ☆ ◯ ☆ ◯ ☆
76 (外径) ◯ ☆ ◯ ☆ ◯ ☆
89 (外径) ◯ ☆ ◯ ☆ ◯ ☆
101 (外径)   ◯ ☆ ◯ ☆
114 (外径)   ◯ ☆ ◯ ☆
139 (外径)   ◯ ☆ ◯ ☆
165 (外径)     ◯ ☆ ◯ ☆
190 (外径)       ◯ ☆
216 (外径)     ◯ ☆
241 (外径)       ◯ ☆
267 (外径)       ◯ ☆
318 (外径)         ◯ ☆ ◯ ☆
355 (外径)         ◯ ☆ ◯ ☆
400 (外径)           ◯ ☆
450 (外径)           ◯ ☆
500 (外径)           ◯ ☆
600 (外径)

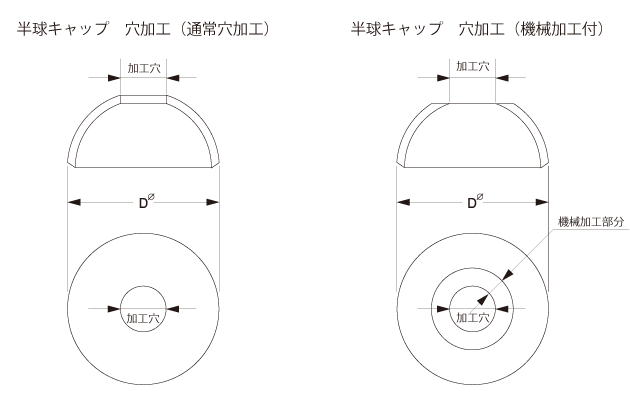

  • ◯は穴加工の製作範囲を示します。
SS 3.2t 4.5t 6t 9t 12t 穴の大きさ
60 (外径)       15φ, 20φ
76 (外径)       15φ, 20φ
89 (外径)       15φ, 30φ, 40φ, 50φ
101 (外径)       15φ, 30φ, 40φ, 50φ
114 (外径)     30φ, 40φ, 50φ
139 (外径)       30φ, 40φ, 50φ, 70φ
165 (外径)       30φ, 40φ, 50φ, 70φ
190 (外径)         40φ〜
216 (外径)       40φ〜
241 (外径)         40φ〜
267 (外径)     40φ〜
318 (外径)       40φ〜
355 (外径)       40φ〜
400 (外径)         40φ〜
450 (外径)         40φ〜
500 (外径)         40φ〜
600 (外径)         40φ〜
